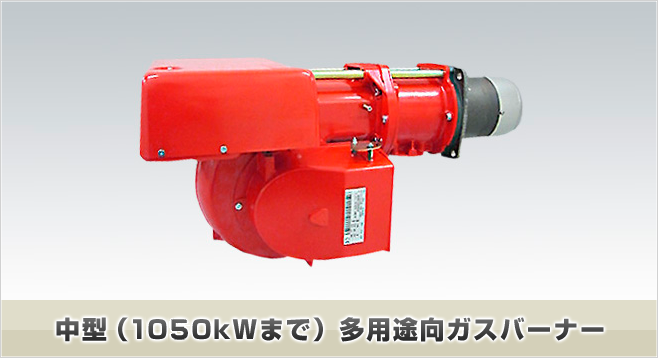

ガスバーナー GAS ON-OFFシリーズGAS3/GAS4/GAS5/GAS6

中型（1050kWまで）多用途向ガスバーナー

特長

  • 各シリーズラインアップ

    このガスバーナーシリーズは350kWから1050kＷまでの4シリーズが用意されております（ＯＮ-ＯＦＦおよびＨ/Ｌ）

  • メンテナンス性

    スライドバーを採用し、メンテナンス性を向上しております。

安全規格：UL規格/EN規格取得、ガス会社基準適合

  • このガスバーナーシリーズは350kWから1050kWまでの4シリーズが用意されております。
  • 高炉内圧力・高負荷燃焼条件下での燃焼用に特別にデザインされた新シリーズのガスバーナーです。
  • 燃焼式は必ず低燃焼状態よりスタート。
  • ガスバーナーはメンテナンス性に優れた構造をしております。
    1. ガス配管は本体の燃焼筒部分に取付られます。
    2. バーナーノズルチェック、配管のメンテナンス等を実施する時、本体部分をヒンジバー上で後方にスライドさせ、そのままの状態で確認出来ます。
    3. 重量のある配管の取外等の面倒はいっさいありません。
  • 配管は左右どちらにでも取付ることができます。
  • 各種燃料への対応はノズル部分の交換のみにより簡単に実施出来ます。
  • 安全規格はUL規格/EN規格取得、およびガス会社基準適合。
  • 機器関係はガスバーナー後部にまとめられ、カバーにより覆われており、安全確保は万全です。

構造説明

  • ガス量・空気量の調整

    ガス量・空気量の調整

    設定はヒンジ、ガイド棒を利用し、同一箇所で簡単に実施できます

  • バーナ部品

    ガスバーナー部品

    ケース内に全ての部品が収納されております

  • ガス配管

    ガス配管

    配管は左右どちら側でも取付けられます

  • ランプスイッチ付ガスバーナ

    ランプスイッチ付ガスバーナー（オプション仕様）

    スイッチランプ取付例 （ロング燃焼筒）

  • ランプスイッチ付ガスバーナ

    ランプスイッチ部分

    ガスバーナー単独で制御可能

  • ランプスイッチ付ガスバーナ

    ランプスイッチ接続

    コネクタ接続により

  • ランプスイッチ付ガスバーナ

    ランプスイッチ付ガスバーナー（オプション）

    比例式ガスバーナー（外部信号なし・バーナー単独で運転可能 ）

  • スイッチボックス

    スイッチボックス（オプション）

    スイッチ操作で使用がより便利に（オプション仕様）

ガスバーナー仕様

ガスバーナー機種名 GAS3 GAS4 GAS5 GAS6
燃焼量　KW 350 470 660 1050
燃焼量　kcal/h 300,000 400,000 567,000 900,000
モータ動力　KW 0.37 0.45 0.75 1.50
制御方式 ON-OFF/HL/PM
点火方式 直接点火
燃焼方式 先端混合
炎検出 フレームロッド（OP:UV）
風圧確認 エアーフロースイッチ
バーナー接続
口径		 6C U：40A U：40A F：80A -
13A U：32A U：32A U：40A U：32A
LPG U：25A U：25A U：32A U：32A

OP：オプション　U：ユニオン接続式　F：フランジ接続式

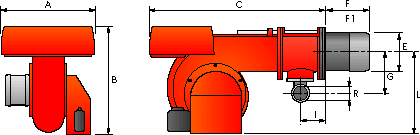

ガスバーナー寸法表

寸法　mm

バーナー機種名 A B C E F F1 G I L R
GAS3* 410 397 610 140 185 320 165 97 292 1"1/2
GAS4** 410 397 610 150 187 320 165 97 292 1"1/2
GAS5** 410 397 645 155 207 365 165 97 332 1"1/2
GAS6** 410 485 770 175 227 360 195 131 370 2"

F1 長寸法燃焼筒はオプションです。対応可能機種　GAS 3/2-4/2-5/2-6/2
* 単相　200V-220V±10%、50/60Hz
** 3相　200V-220V±10%、50/60Hz

取付に必要な穴径とボルト穴寸法

寸法　mm

ガスバーナー名 A B C D
GAS3 160 160 155 M10
GAS4 160 160 165 M10
GAS5 160 160 165 M10
GAS6 195 195 185 M12

GAS ON-OFFシリーズバーナー（標準配管）外形図

型式 ガス
記号		 各寸法（㎜）
A B C D E F G H I J K P
GAS3 L 410 397 610 185 140 292 280 540 165 245 125 226
GAS4 L 410 397 610 187 150 292 280 540 165 245 125 226
GAS5 L 410 397 645 207 155 332 300 710 165 245 125 226
GAS6 L 410 485 770 227 175 370 400 710 190 245 125 226

GAS（ON-OFF)シリーズバーナー フロー図

GAS-OF-DL

メインガス遮断弁 ガス圧力スイッチ（L：低）
元ガス遮断弁 テストコック
ガバナ（組込済）
供給圧力
N 2.0kPa
L 2.8kPa
バーナー機種 使用燃料 制御方式 配管方式
バーナー機種の選定 記号 燃料種類 記号 制御方式 記号 配管形式
N 13A OF ON-OFF式 DL 標準配管
L LPG OF ON-OFF式 DL 標準配管

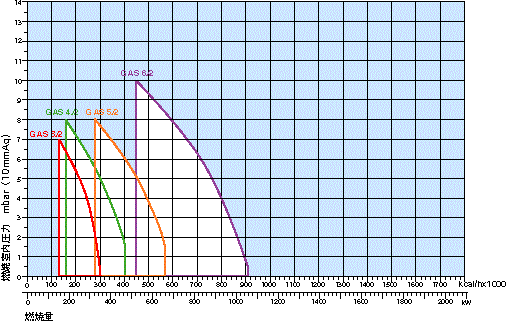

燃焼量と使用可能燃焼室内圧力の関係
